Thu thập dữ liệu
Thu thập dữ liệu sử dụng khái niệm "Đồng hồ đo" để đo và ghi lại các thông số thiết bị trong quá trình hoạt động. Bất kỳ thiết bị nào cần bảo trì dựa trên mức sử dụng sẽ đi kèm đồng hồ đo để đánh giá số giờ chạy, nhiệt độ, độ rung, v.v.
Đồng hồ đo giúp ngăn ngừa các sự cố bảo trì phản ứng bằng cách cho phép theo dõi thiết bị để biết thiết bị đang hoạt động bình thường và khi nào cần bảo trì. Đồng hồ đo là một công cụ tuyệt vời giúp nhóm bảo trì chuyển sang bảo trì dựa trên tình trạng hoặc bảo trì dự đoán nhiều hơn.
Đồng hồ đo cho phép các nhóm bảo trì theo dõi chỉ số đọc đồng hồ đo như: quãng đường, nhiệt độ, áp suất, đồng hồ đo điện,..
Nhóm bảo trì có thể sử dụng đồng hồ đo để bảo trì tài sản và thiết bị dựa trên các điều kiện kích hoạt. Ví dụ, tại cơ sở của bạn, có một xe nâng cần được bảo dưỡng sau mỗi 500 giờ sử dụng. Nếu bạn ghi lại số đọc vượt quá ngưỡng này, hệ thống sẽ kích hoạt và tự động tạo ra công việc thực hiện kiểm tra tài sản.
1. Tìm kiếm, hiển thị danh sách
1.1 Xem thu thập dữ liệu

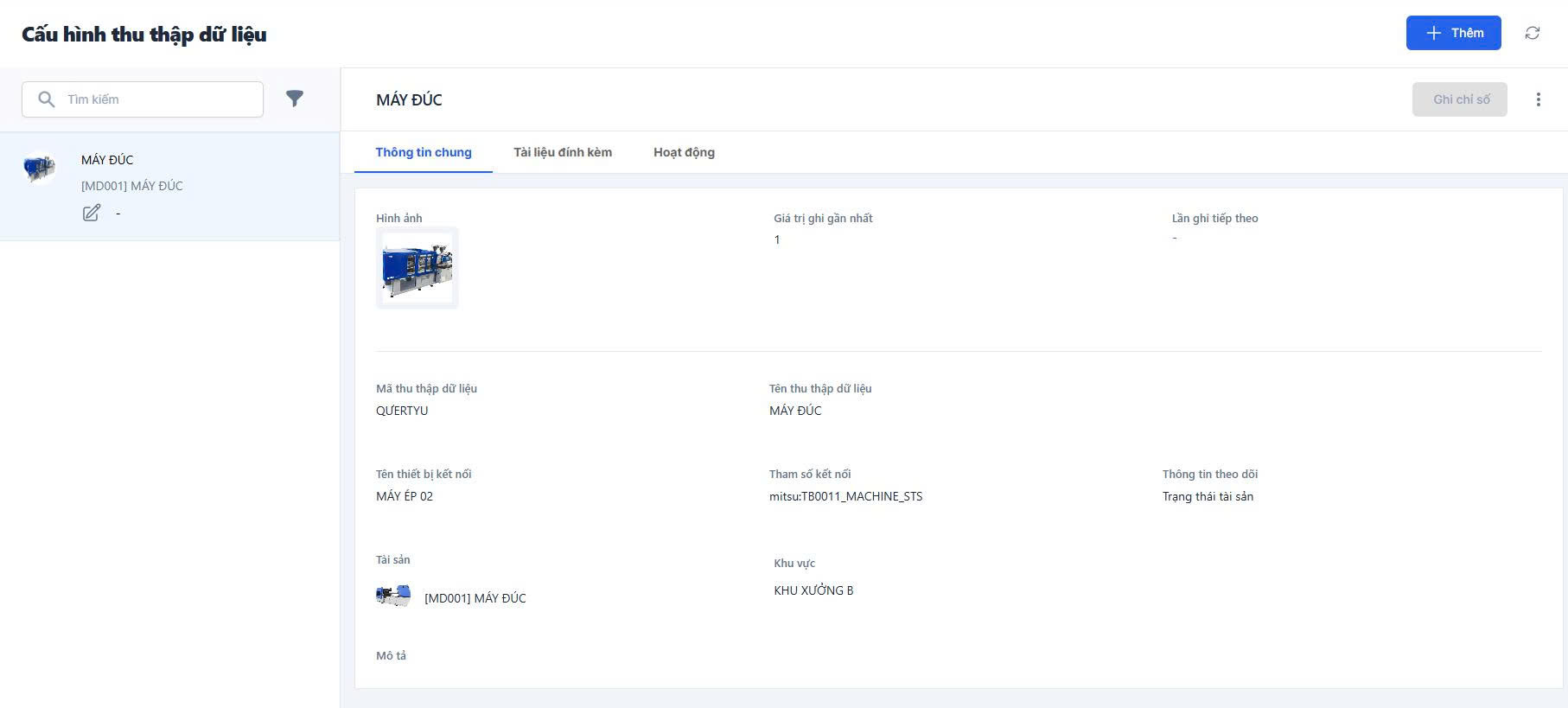

Xem theo dạng hai cột. Cột danh sách bên trái liệt kê danh sách thu thập dữ liệu. Khi bạn chọn một thu thập dữ liệu từ danh sách, cột chi tiết bên phải sẽ hiển thị chi tiết đồng hồ đo.
- Vào phần hệ THU THẬP DỮ LIỆU -> Cấu hình thu thập dữ liệu
- Cột danh sách hiển thị danh sách các công việc trong tổ chức.
- Chọn công việc từ danh sách để hiển thị cột chi tiết. Cột chi tiết hiển thị thông tin chi tiết công việc.

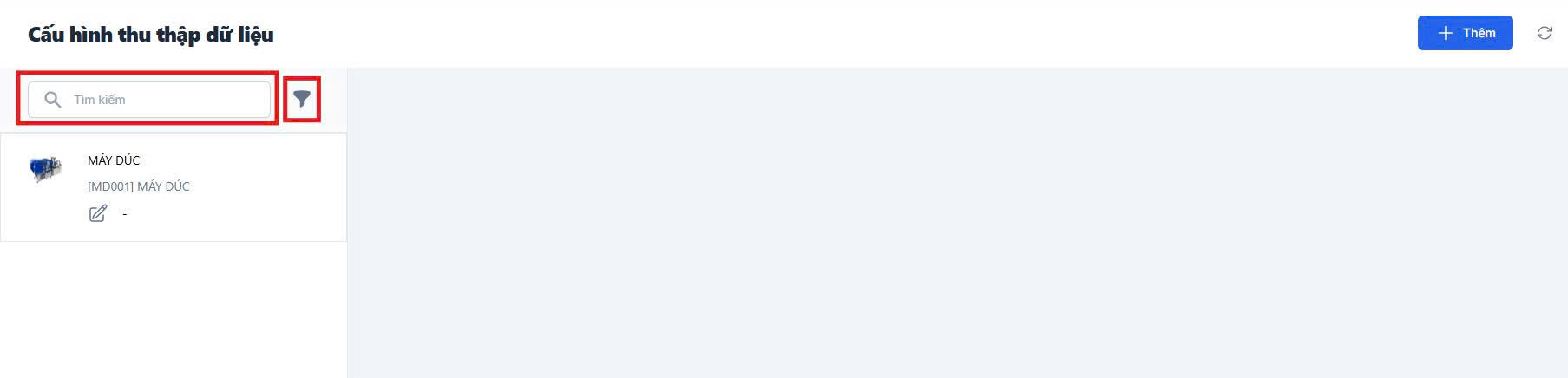

1.2 Tìm kiếm thu thập dữ liệu
Sử dụng bộ lọc để tìm kiếm các cấu hình thu thập dữ liệu và hiển thị trong danh sách. Có thể kết hợp nhiều điều kiện lọc khác nhau để tìm kiếm
- Nhập từ khoá vào trường Tìm kiếm theo mã hoặc tên cấu hình thu thập dữ liệu để tìm kiếm theo mã công việc hoặc tên cấu hình thu thập dữ liệu.

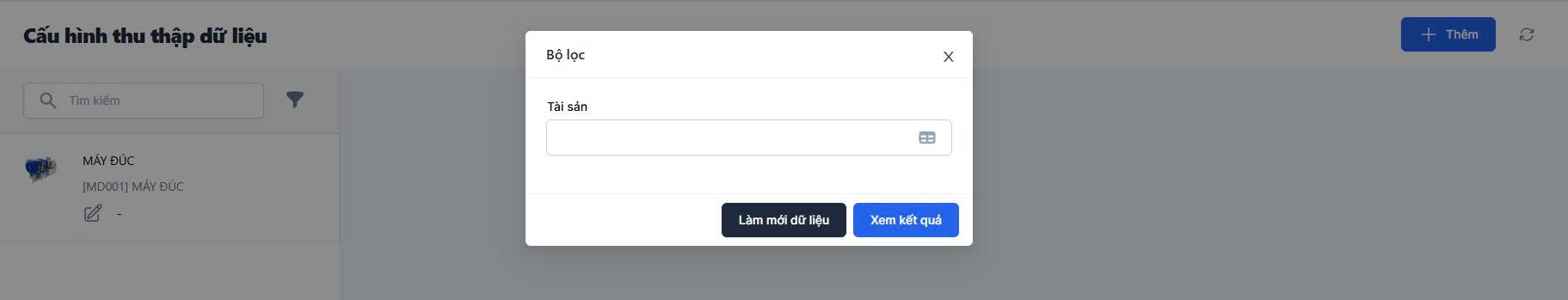

- Nhấn biểu tượng Lọc thêm để mở cửa sổ Lọc thêm, thêm các tuỳ chọn lọc, sau đó nhấn Tìm kiếm để xem kết quả.
- Nhấn Làm mới để đặt các tuỳ chọn tìm kiếm về giá trị mặc định.
2. Tạo mới cấu hình

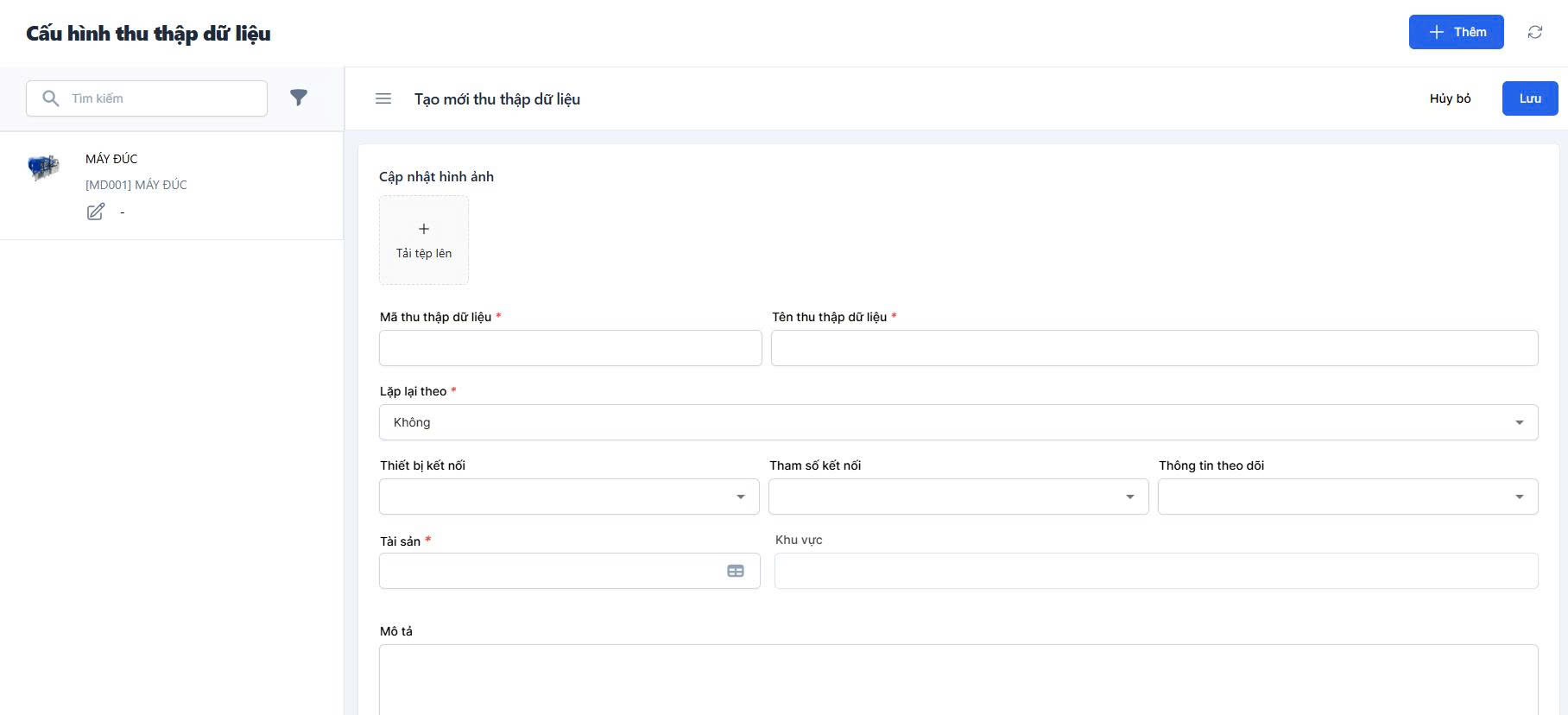

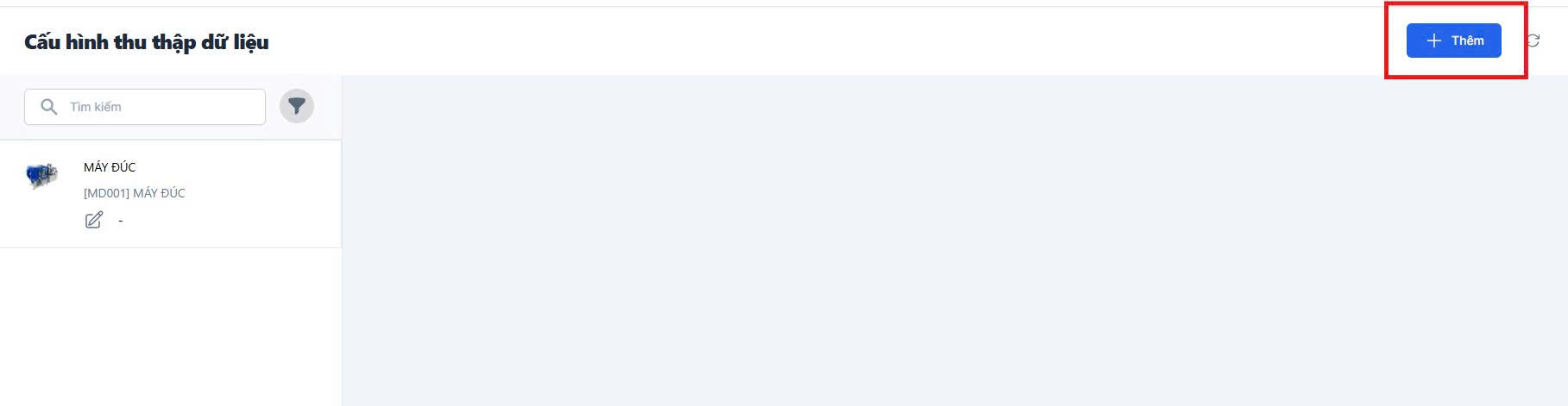

- Vào phân hệ THU THẬP DỮ LIỆU -> Cấu hình thu thập dữ liệu, nhấn Thêm.
- Khai báo các thông tin chi tiết của cấu hình
| Trường | Mô tả |
|---|---|
| Hình ảnh | Đính kèm hình ảnh cho cấu hình TTDL |
| Mã cấu hình TTDL | Mã cấu hình TTDL, bắt buộc |
| Tên cấu hình TTDL | Tên cấu hình TTDL, bắt buộc |
| Lặp lại theo | Tần suất ghi chỉ số, chọn 1 loại trong danh sách: Giờ, Ngày, Tuần, Tháng, Năm Chỉ áp dụng cho loại ghi Thủ công |
| Đơn vị tính | Đơn vị tính của chỉ số đọc cấu hình TTDL |
| Loại ghi chỉ số | Chọn loại ghi, bắt buộc 1. Thủ công: người dùng nhập giá trị trong phần ghi chỉ số 2. Tự động: thu thập giá trị tự động từ thiết bị IoT |
| Chu kỳ ghi chỉ số | Chu kỳ lắp lại công việc ghi chỉ số Chỉ áp dụng cho loại ghi thủ công |
| Thiết bị kết nối | Tên thiết bị IoT cần kết nối Chỉ cố áp dụng cho loại ghi tự động |
| Tham số kết nối | Tên tham số của thiết bị IoT cần kết nối Chỉ cố áp dụng cho loại ghi tự động |
| Thông tin theo dõi | Thông tin cần hiển thị khi giá trị được thu thập Chỉ áp dụng cho loại ghi tự động |
| Tài sản | Thông tin tài sản cần theo dõi thông tin, bắt buộc |
| Vị trí | Vị trí của tài sản |
| Mô tẩ | Mô tả thêm về cấu hình TTDL |
- Nhấn Lưu để hoàn thành

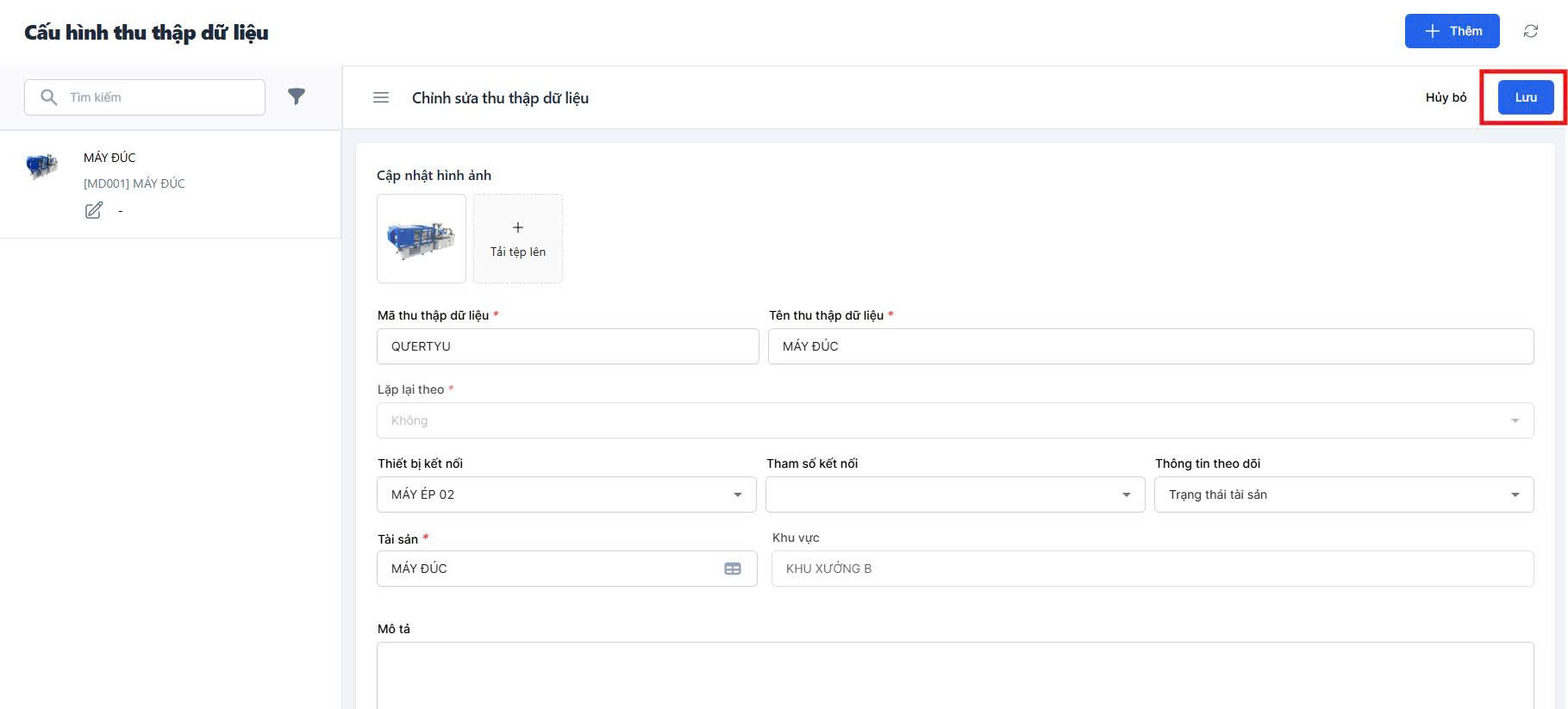

3. Chỉnh sửa cấu hình
- Vào phân hệ THU THẬP DỮ LIỆU -> Cấu hình thu thập dữ liệu, chọn 1 đồng hồ đo muốn thực hiện

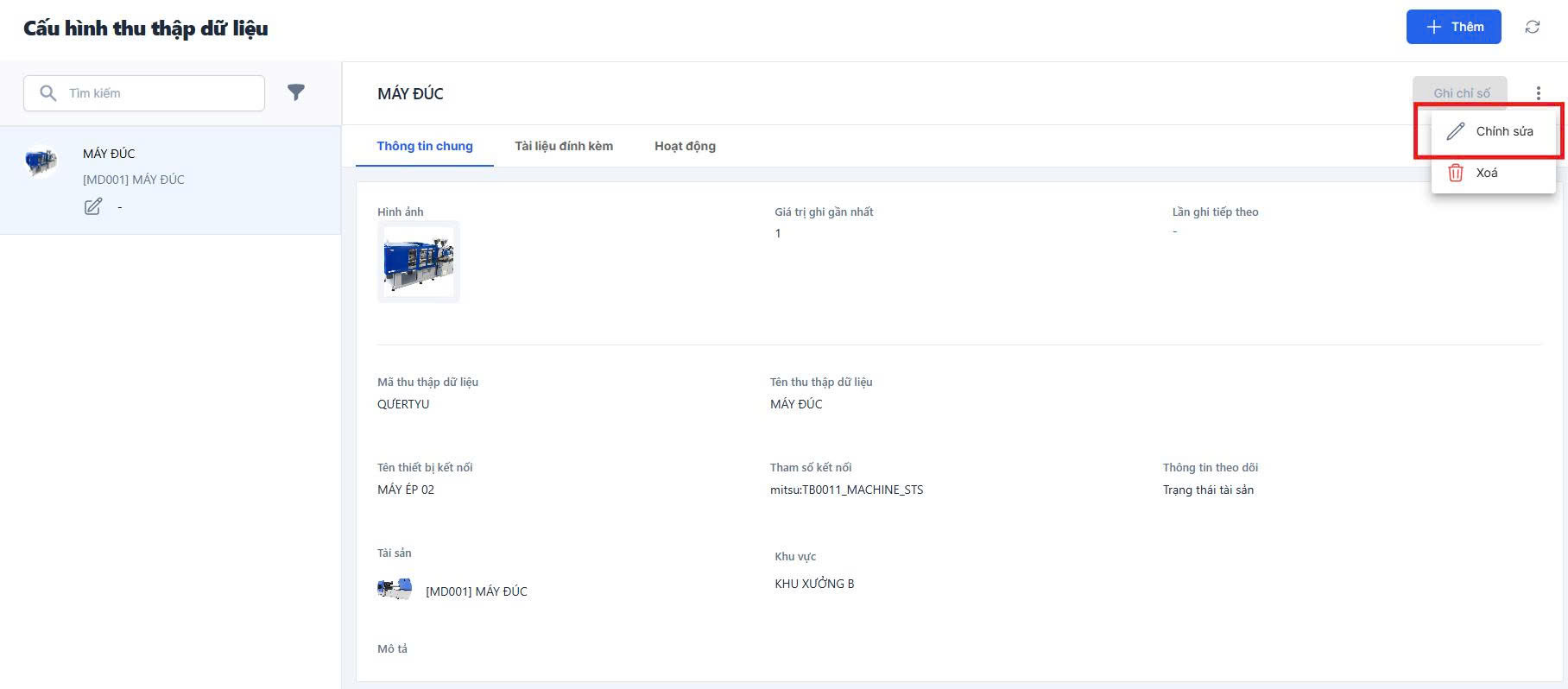

- Trong phần chi tiết, nhấn Sửa.
- Chỉnh sửa lại thông tin cần thay đổi.
- Nhấn Lưu để hoàn thành
4. Xóa cấu hình
- Vào phân hệ THU THẬP DỮ LIỆU -> Cấu hình thu thập dữ liệu, chọn 1 Cấu hình muốn xoá

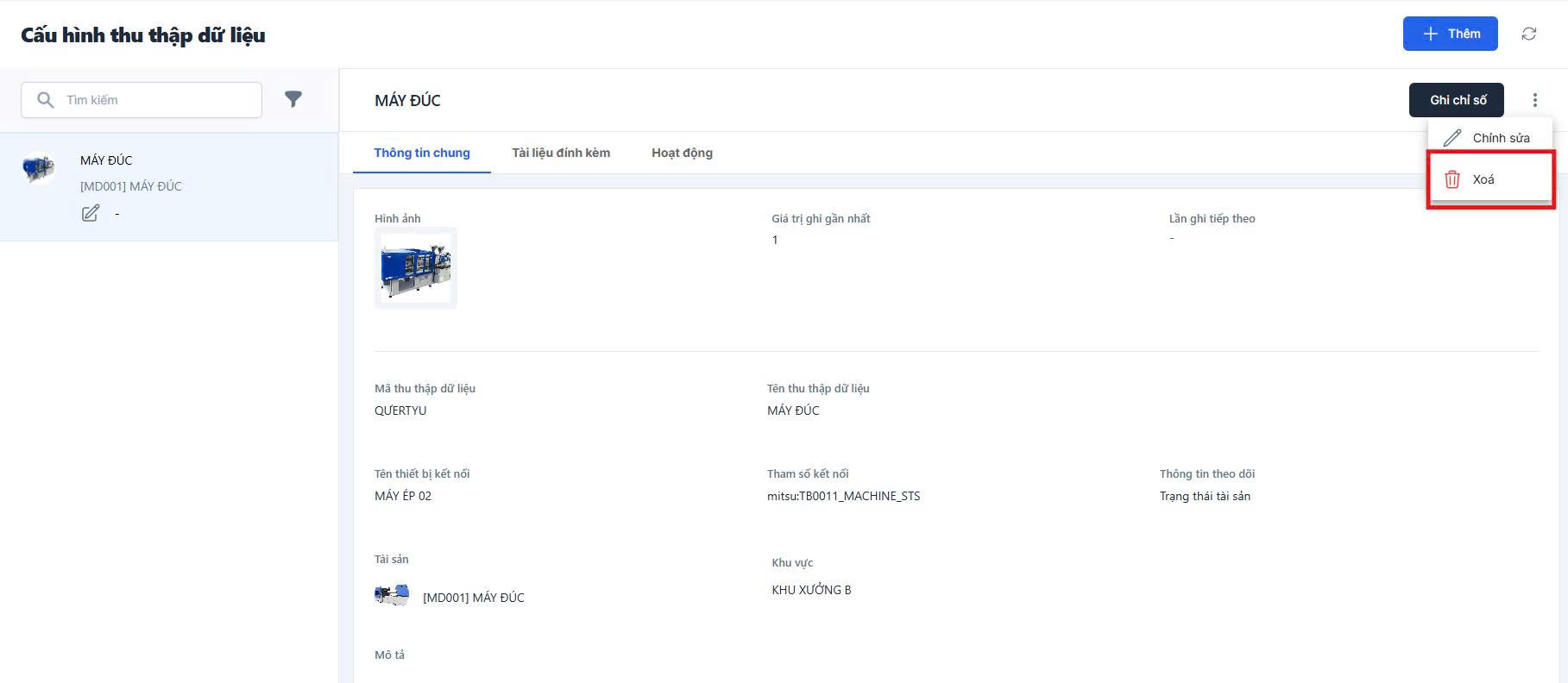

- Trong phần chi tiết, nhấn ":" và chọn Xoá

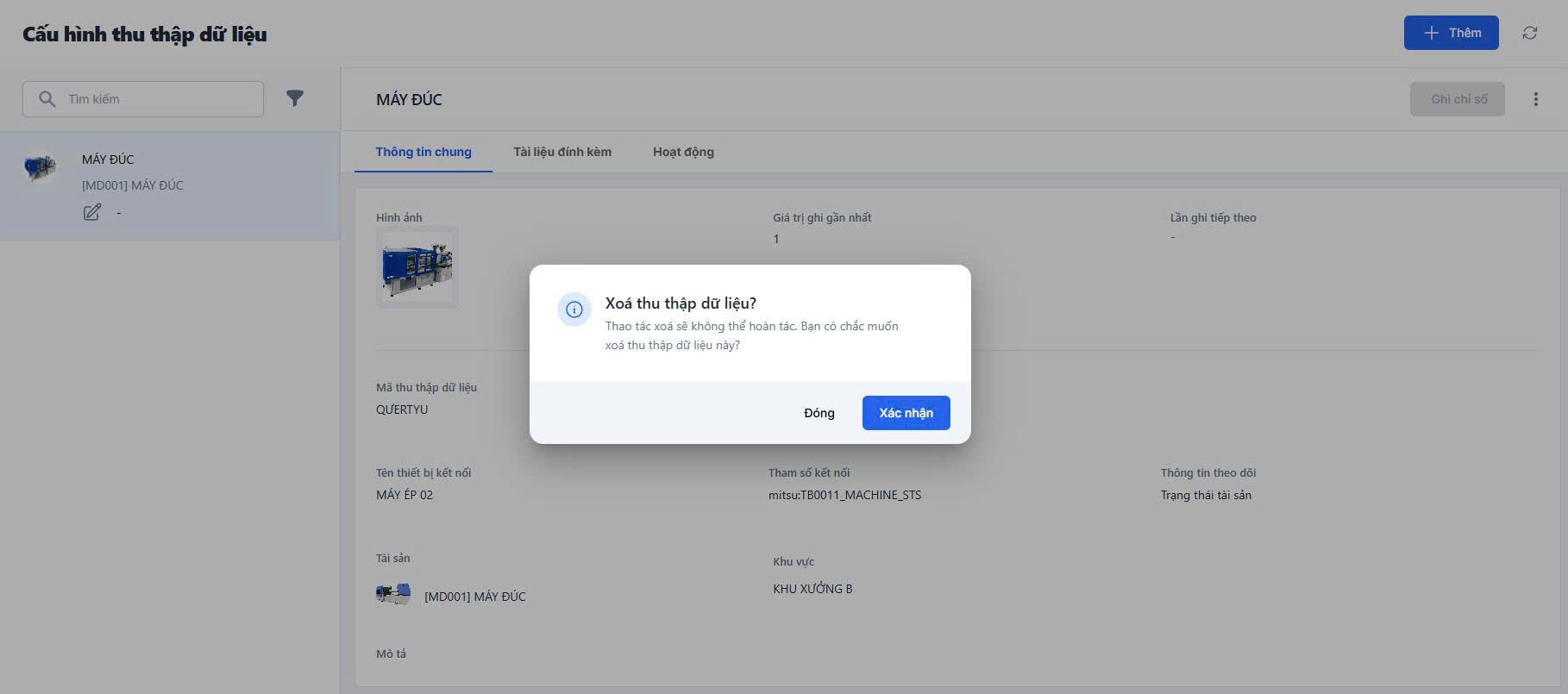

- Trong thông báo xác nhận, chọn Xác nhận để hoàn thành xoá
5. Ghi chỉ số cấu hình
5.1 Ghi chỉ số thủ công
- Vào phân hệ THU THẬP DỮ LIỆU -> Cấu hình thu thập dữ liệu, chọn cấu hình cần thực hiện

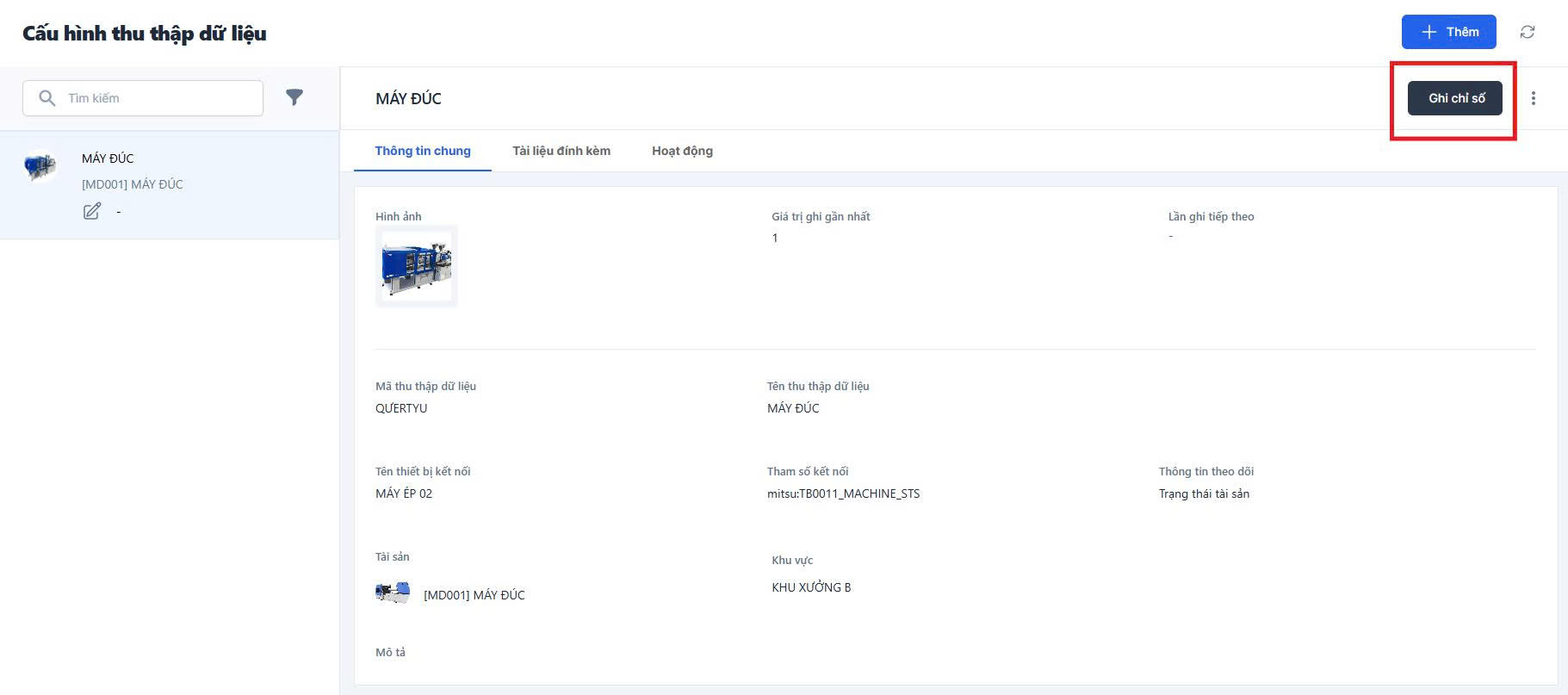

- Trong phần chi tiết, nhấn Ghi chỉ số

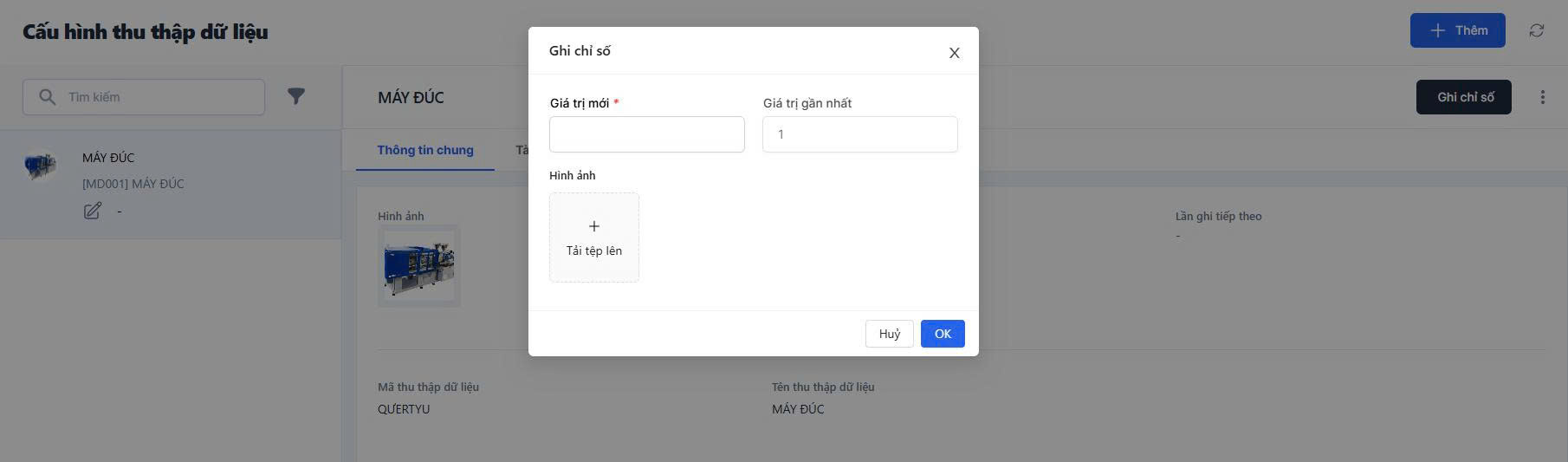

- Nhập vào chỉ số mới, đính kèm hình ảnh nếu có
- Nhấn Lưu để hoàn thành
Giá trị ghi chỉ số sẽ được hiện thị trong trường Giá trị đọc gần nhất hoặc hiển thị trong phần Lịch sử ghi chỉ số

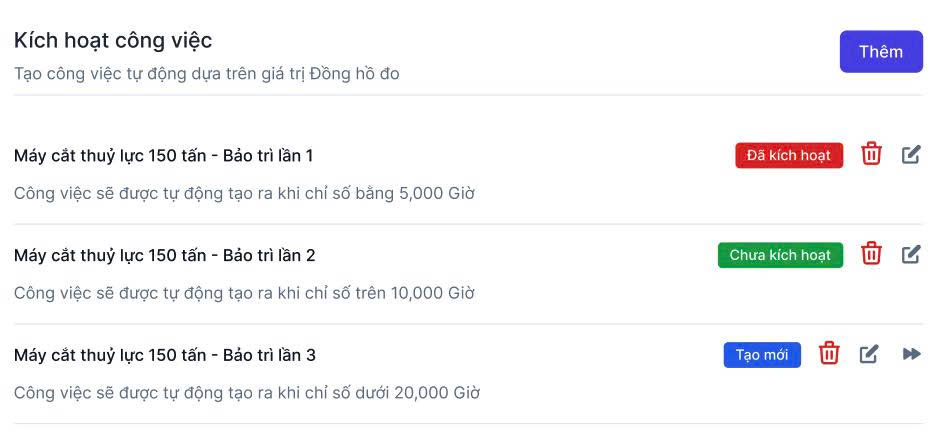

5.2 Trạng thái trình kích hoạt công việc
Khi ghi chỉ số mới, bạn có thể kiểm tra trạng thái của Công việc kích hoạt để xem liệu chỉ số đọc của đồng hồ có kích hoạt việc tạo công việc hay không.
Trạng thái của trình kích hoạt công việc:
- Tạo mới: Khi công việc kích hoạt vừa được tạo và chưa có chỉ số đọc mới
- Chưa kích hoạt: cho biết chỉ số đọc cuối cùng nằm trong phạm vi chấp nhận được của trình kích hoạt đồng hồ (không có công việc nào được tạo).
- Đã kích hoạt: lần đọc đồng hồ cuối cùng sẽ kích hoạt việc tạo ra công việc.
6. Kích hoạt công việc
- Vào phân hệ THU THẬP DỮ LIỆU -> Cấu hình thu thập dữ liệu, chọn cấu hình cần thực hiện

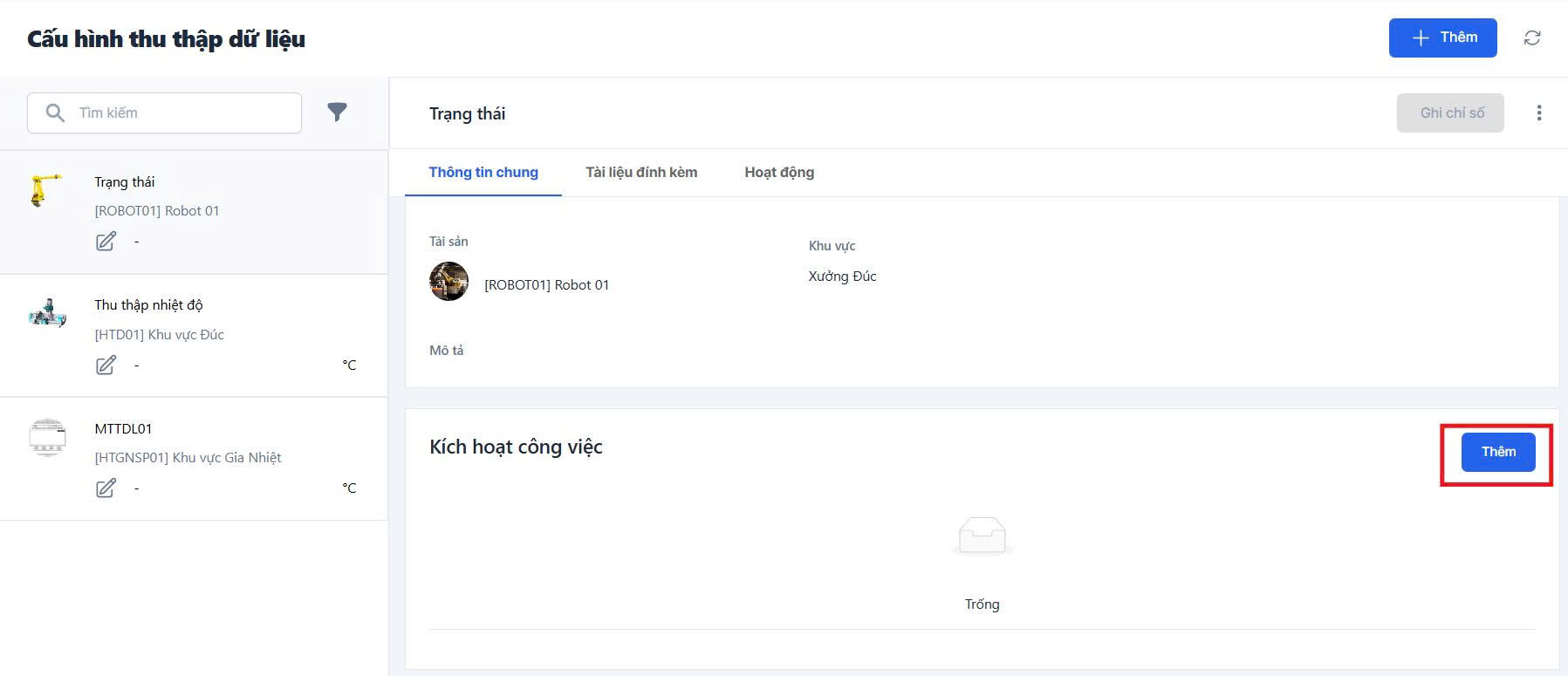

- Trong phần chi tiết, tại tab Kích hoạt công việc, nhấn Thêm

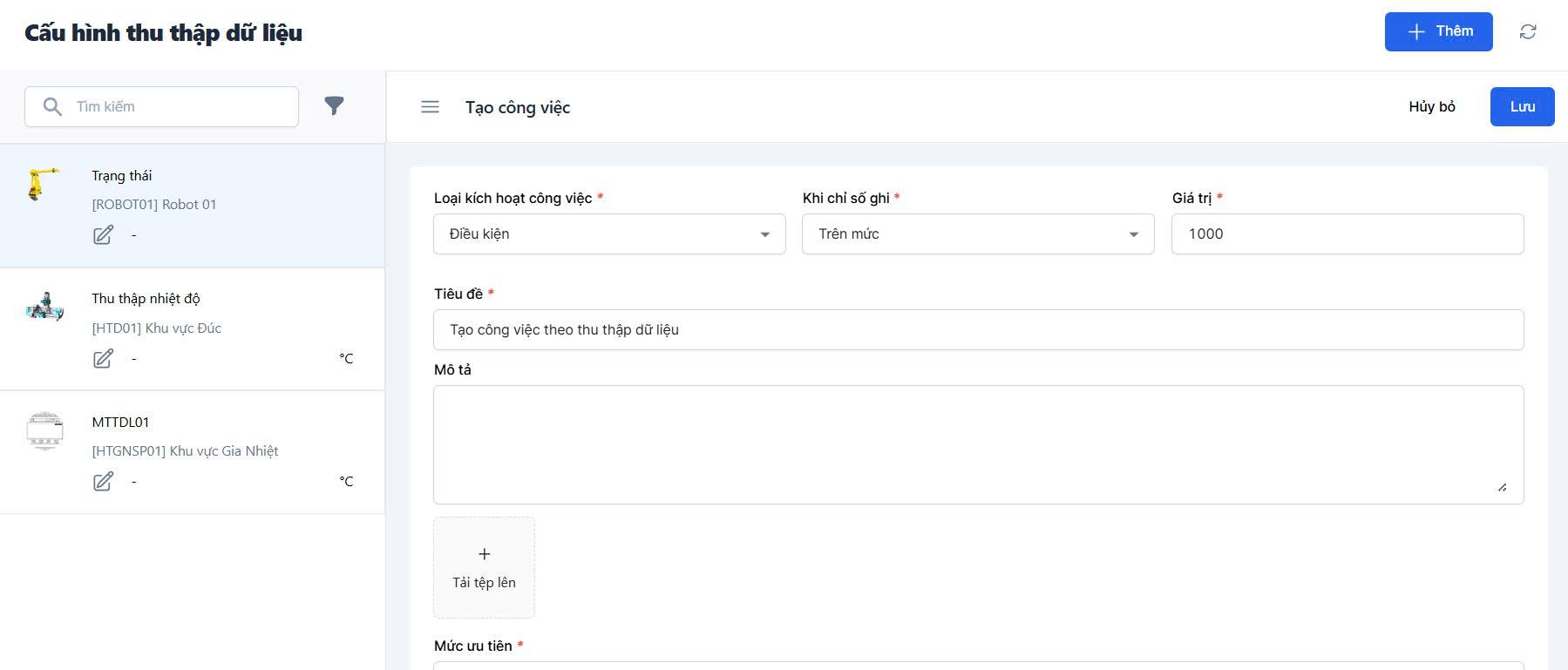

- Điền thông tin Kích hoạt công việc
| Trường | Mô tả |
|---|---|
| Loại kích hoạt công việc | Chọn loại kích hoạt khi công việc xảy ra |
| Khi chỉ số ghi | Chọn loại khi chỉ số đạt điều kiện sẽ tạo công việc |
| Giá trị | Điền giá trị dữ liệu |
| Tiêu đề | Điền tiêu đề kích hoạt công việc |
| Mô tả | Mô tả kích hoạt |
| Tải tệp lên | Tải hình ảnh kích hoạt |
| Mức ưu tiên | Chọn mức ưu tiên khi kích hoạt |
| Gán cho | CHọn người sẽ gán công việc khi công việc tạo tự động |
| Quy trình | Chọn quy trình sẽ gán công việc khi công việc tạo tự động |
| Nhãn dán | CHọn nhãn dãn sẽ gán công việc khi công việc tạo tự động |
- Nhấn Lưu để lưu lại điều kiện kích hoạt công việc

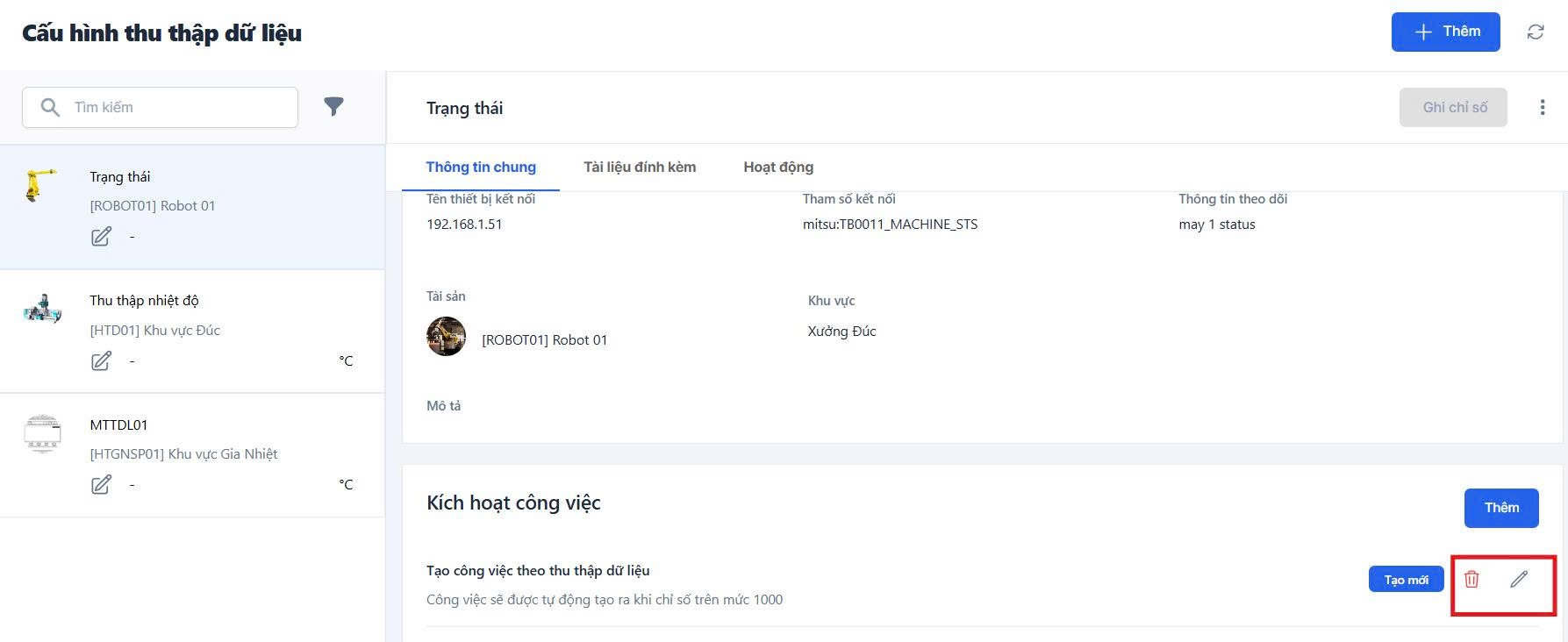

- Khi cần chỉnh sửa, xóa thông tin kích hoạt công việc bằng cách chọn các biểu tượng tương ứng

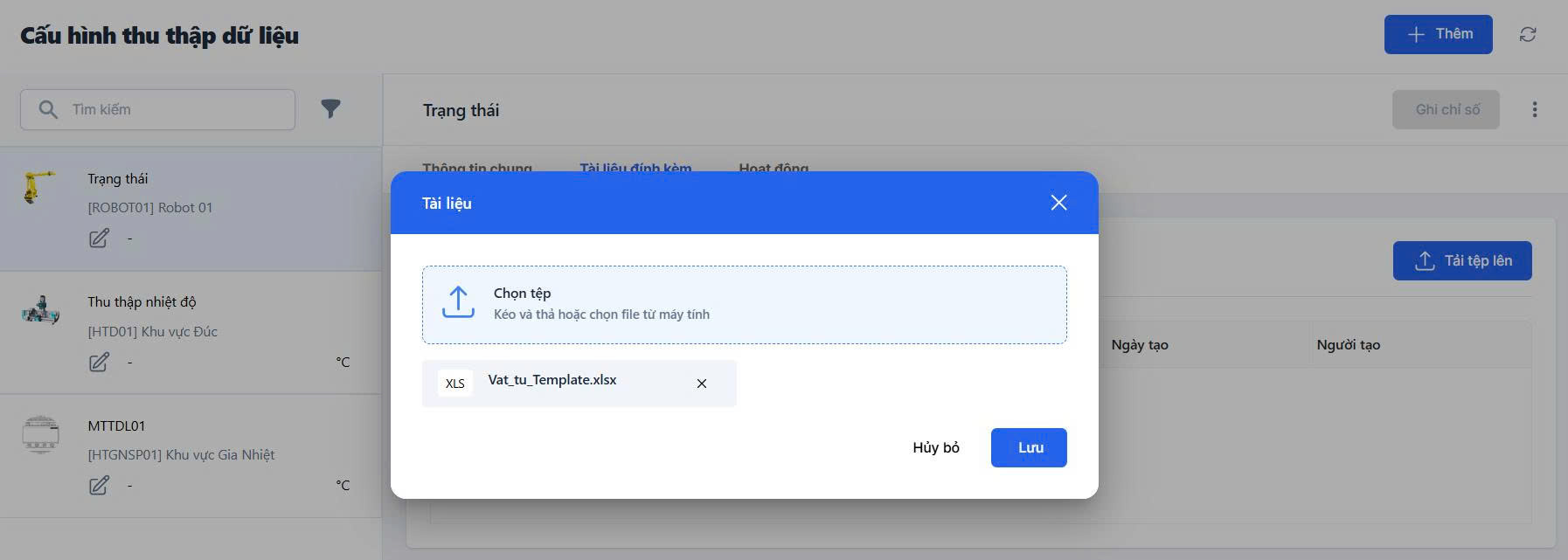

7. Tài liệu đính kèm
- Vào phân hệ THU THẬP DỮ LIỆU -> Thu thập dữ liệu, chọn 1 tài sản muốn thực hiện

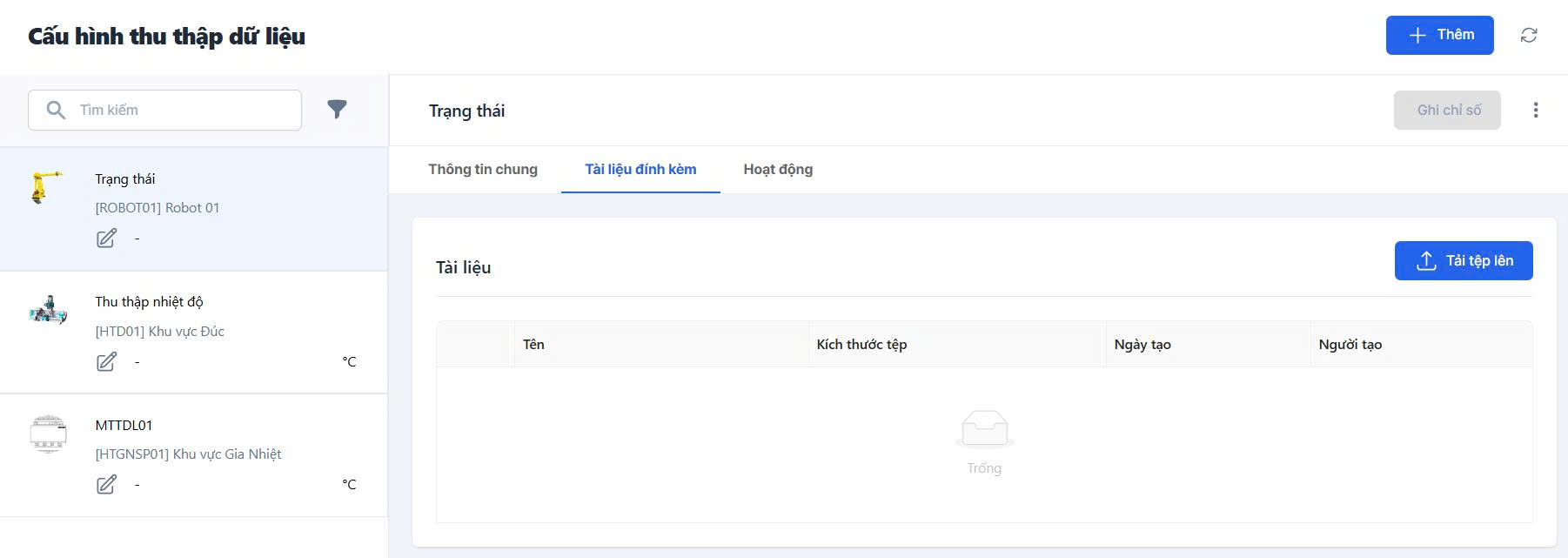

- Chọn mục Tài liệu đính kèm, nhấn tải tệp lên
- Trong cửa sổ Tài liệu đính kèm, nhấn chọn hoặc kéo thả file từ thiết bị vào vùng tải lên
- Nhấn Lưu để hoàn thành
- Nhấn vào tên tài liệu để tải xuống tài liệu hoặc nhấn Xoá để xoá tài liệu đã thêm
8. Hoạt động

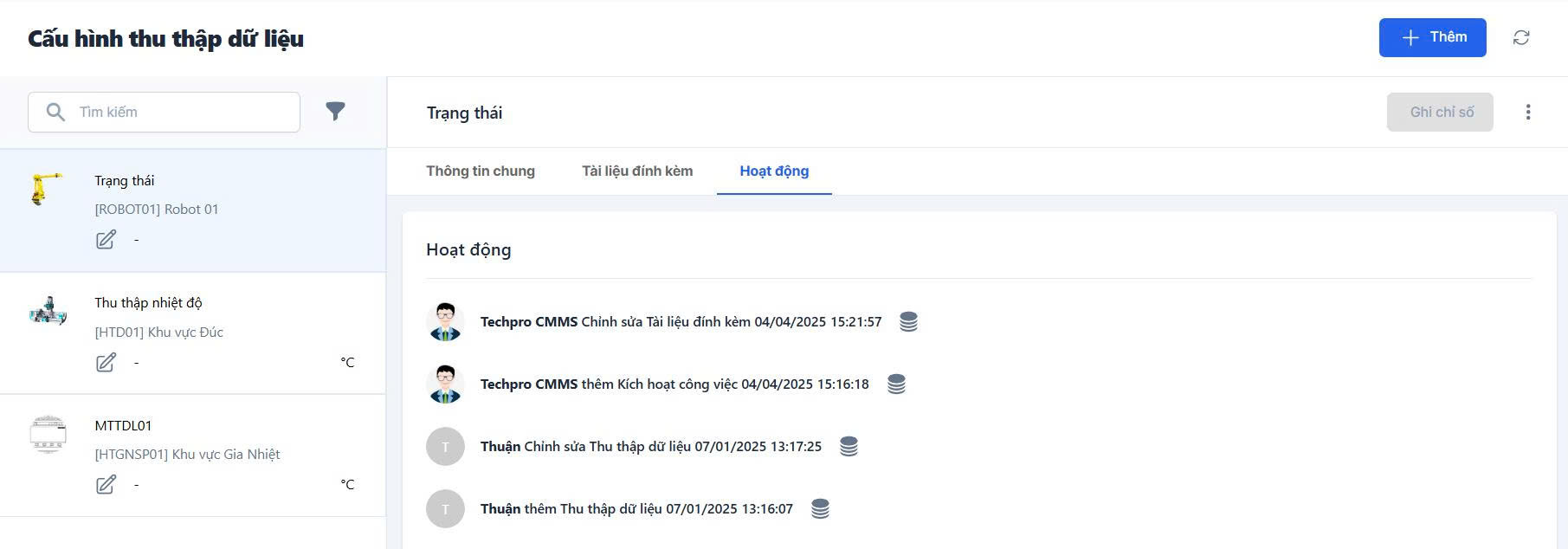

8.1 Xem lịch sử hoạt động
- Vào phân hệ THU THẬP THIẾT BỊ -> Thu thập thiết vị, chọn 1 cấu hình thu thập muốn xem
- Chọn mục Hoạt động
8.2 Các trường hợp ghi log
- Tạo mới cấu hình thu thập dữ liệu
- Cập nhật thông tin cấu hình thu thập dữ liệu
- Cập nhật Kích hoạt công việc
- Cập nhật tài liệu đính kèm
- Xoá cấu hình
